Як зібрати комплект безперебійного живлення для газового котла та холодильника

Забезпечення автономної роботи опалювального котла та холодильника під час тривалих відключень електроенергії — на жаль на зараз, це головне питання безпеки житла та збереження ресурсів. Якщо освітлення можна замінити акумуляторними лампами, то зупинка циркуляційного насоса в системі опалення взимку може призвести до важких наслідків, аж до замерзання труб. Холодильник, у свою чергу, потребує підтримки температури для збереження продуктів, при відключеннях тривалістю понад 4–6 годин.

Головна складність вибору обладнання полягає не в дефіциті товарів, а в нерозумінні технічних вимог самих приладів. Газовий котел і холодильник — це специфічні споживачі. Їм не підходять звичайні комп’ютерні безперебійники. Більше того, в умовах регулярних відключень (наприклад, графік 4 через 4) потрібно звертати увагу на швидкість зарядки та циклічний ресурс акумулятора. У цьому матеріалі ми розберемо, як скомпонувати надійну систему, яка прослужить довгі роки.

Чому котел і холодильник не працюють від звичайних ДБЖ

Перед вибором обладнання необхідно розібратися у фізиці роботи вашої техніки. Це допоможе уникнути ситуації, коли дорогий комплект просто не запускає котел або вимикається при старті холодильника.

Газовий котел

Газові котли споживають небагато електроенергії — в середньому від 80 до 150 Вт. Основне споживання припадає на циркуляційний насос, турбіну (вентилятор) та електроніку керування. Однак ці компоненти мають суворі вимоги до якості струму:

1. Форма напруги (Чиста синусоїда). Електродвигуни насосів розроблені для роботи зі змінним струмом, який має форму правильної синусоїди (як у міській мережі). Більшість бюджетних ДБЖ видають апроксимовану (східчасту) синусоїду. При роботі від такого струму обмотки двигуна перегріваються, насос починає сильно гудіти, а його знос прискорюється в рази. Електронна плата котла також може видавати помилки. Тому обов’язкова вимога до інвертора — вихідний сигнал типу “Pure Sine Wave” (чиста синусоїда).
2. Наскрізний нуль (Фазозалежність). Багато моделей котлів використовують іонізаційний датчик наявності полум’я. Цей датчик працює коректно лише тоді, коли котел чітко бачить, де фаза, а де нуль. Якщо ДБЖ при переході на роботу від акумулятора розриває ланцюг нуля, котел не зможе визначити наявність полум’я і піде в аварійний режим, навіть якщо газ подається.

Холодильник

З холодильниками ситуація інша. Їхня електроніка менш вибаглива до фазування, але компресор створює значне короткочасне навантаження.

• Номінальна потужність. У звичайному режимі роботи сучасний холодильник споживає 100–180 Вт.
• Пускова потужність. У момент запуску двигуна компресора (перші 1–2 секунди) споживання зростає у 5–10 разів.

Це означає, що холодильник потужністю 150 Вт на старті може споживати до 1500 Вт. Якщо ваш інвертор розрахований лише на 500 Вт і не має запасу перевантажувальної здатності, він миттєво вимкнеться, сприйнявши запуск холодильника як коротке замикання. Тому для системи “Котел + Холодильник” потрібен інвертор, який витримує пікові навантаження мінімум 1500–2000 Вт.

Як вибрати інвертор при частих відключеннях

Інвертор — це пристрій, що перетворює постійний струм акумулятора (12В або 24В) у змінний 220В. Для побутових потреб найкраще підходять лінійно-інтерактивні ДБЖ із зовнішньою батареєю або гібридні інвертори.

Потрібно звернути увагу на швидкість струму зарядки акумулятора. Ось чому, наприклад, світло вимикають за графіком “4 години є, 4 години немає”. За час відсутності світла ви розрядили акумулятор. Коли світло вмикають, у вас є лише 4 години, щоб зарядити його знову.

• Звичайні ДБЖ мають струм зарядки 5–10 Ампер. Для зарядки ємного акумулятора (наприклад, 100 А·год) їм знадобиться 10–12 годин. При графіку відключень вони просто не встигнуть відновити заряд.
• Для наших умов потрібні інвертори з потужним зарядним пристроєм (від 15А до 50А), який здатний зарядити батарею за 2–3 години.

Ринок енергонезалежного обладнання зараз перенасичений пропозиціями різної якості, і непідготовленому користувачеві легко помилитися. Важливо обирати техніку, яка має реальну гарантію та відповідає заявленим характеристикам, адже від цього залежить цілісність вашої дорогої побутової техніки. Якісне безперебійне аварійне живлення є в інтернет магазині electrica-shop.com.ua — від інверторів з правильною синусоїдою до спеціалізованих акумуляторів. Фахівці цього магазину розуміють специфіку українських електромереж, тому пропонують рішення, які реально працюють в умовах жорстких відключень.

Окрім зарядки, варто звернути увагу на власне енергоспоживання інвертора. Це енергія, яку прилад витрачає на свою роботу (охолодження, індикація, перетворення). Якісні моделі споживають менше, що дозволяє заощадити заряд батареї для корисного навантаження.

Особливості акумуляторів

Акумуляторна батарея (АКБ) — це найдорожчий і водночас найбільш вразливий елемент системи. Саме від вибору типу АКБ залежить, як довго пропрацює ваша система без заміни компонентів. При частих відключеннях (циклічний режим роботи) звичайні підходи до вибору не працюють.

Потрібно розуміти різницю між буферним режимом (коли світло зникає рідко) і циклічним режимом (регулярні розряди-заряди).

Свинцево-кислотні батареї (AGM, GEL, Мультигель)

Ці герметичні акумулятори безпечніші за автомобільні для використання в приміщенні, але мають серйозні обмеження по ресурсу.

• Ресурс — виробники заявляють про 400–600 циклів. Однак це число справедливе лише за умови неглибокого розряду (на 30–50%).
• Реальна експлуатація. Якщо ви розряджаєте таку батарею майже повністю (що неминуче при тривалих відключеннях), її ресурс падає до 200–250 циклів.
• Економіка. При графіку відключень “тричі на добу” ви можете витрачати 1–2 цикли ресурсу щодня. Це означає, що AGM акумулятор вичерпає свій ресурс менше ніж за 6 місяців. Після цього його ємність впаде настільки, що він не зможе тримати навантаження.
• Зарядка. Свинцеві АКБ не можна заряджати великими струмами. Це призводить до їх кипіння та деградації. Час повної зарядки — мінімум 8–10 годин.

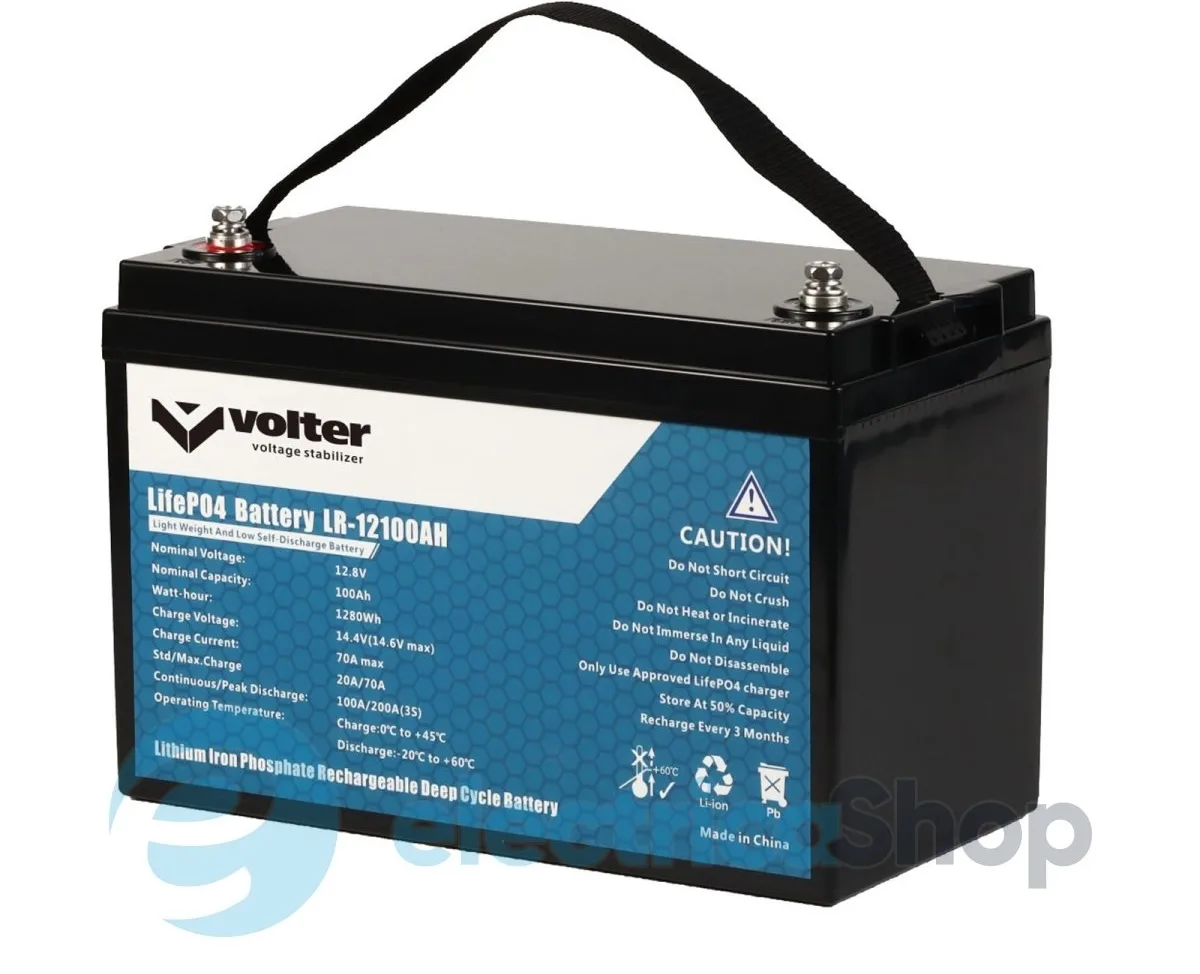

Літій-залізо-фосфатні акумулятори (LiFePO4)

Це сучасна технологія, яка стає стандартом для систем резервного живлення. Хоча їхня початкова вартість вища, у довгостроковій перспективі вони значно вигідніші.

• Ресурс — LiFePO4 витримують від 2000 до 6000 і більше циклів навіть при глибокому розряді (до 90%). У режимі щоденних відключень така батарея прослужить понад 10 років.
• Швидкість зарядки. LiFePO4 акумулятори здатні приймати великі струми заряду (до 50–100% від своєї ємності). Це дозволяє повністю зарядити батарею за 1,5–2 години, поки є світло.
• Стабільність напруги. Вони тримають стабільну напругу 12.8В до самого кінця розряду, тоді як напруга свинцевих батарей плавно падає, що може призвести до відключення інвертора ще до того, як енергія в батареї реально закінчиться.
• Вбудований захист (BMS). Кожен такий акумулятор оснащений платою керування, яка захищає його від перезаряду, глибокого розряду, короткого замикання та перегріву.

Правильно підібраний інвертор із чистою синусоїдою, достатнім запасом потужності для пуску холодильника та можливістю швидкої зарядки акумуляторів забезпечить стабільну роботу вашої техніки незалежно від графіків відключень. Пам’ятайте про якісні кабелі, правильне фазування та безпечне розміщення обладнання — і ваша оселя залишатиметься теплою та затишною за будь-яких обставин.
