Поплавкові датчики рівня: просте та ефективне рішення для контролю рідин

Контроль рівня рідин — одна з базових задач у системах водопостачання, водовідведення, опалення, промислових технологічних процесах та аграрному секторі. Надійність такого контролю безпосередньо впливає на безпеку обладнання, стабільність виробництва та запобігання аварійним ситуаціям. Одним із найпоширеніших і водночас перевірених рішень є поплавкові датчики рівня.

Завдяки простій конструкції, довговічності та доступній вартості ці пристрої широко застосовуються як у побутових, так і в промислових системах. У цій статті розглянемо принцип роботи поплавкових датчиків, їхні види, переваги, особливості вибору та сфери застосування.

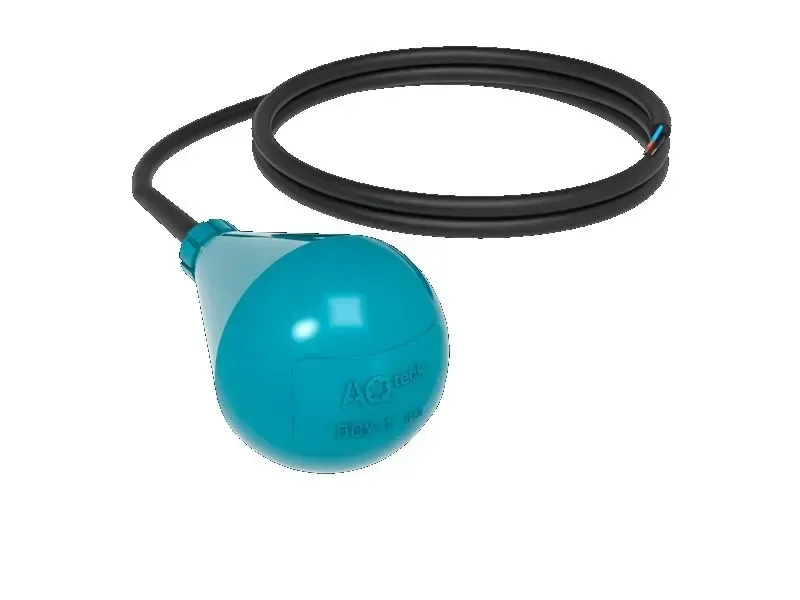

Що таке поплавковий датчик рівня?

Поплавковий датчик рівня — це пристрій, призначений для контролю рівня рідини в резервуарах, баках, колодязях, свердловинах або інших ємностях. Його робота базується на зміні положення поплавка, який реагує на підняття або зниження рівня рідини.

Коли рідина досягає певного рівня, поплавок змінює своє положення і замикає або розмикає електричний контакт. Таким чином формується сигнал для насоса, реле або системи автоматизації.

Основна перевага такого рішення — механічна простота та висока надійність навіть у складних умовах експлуатації.

Принцип роботи

Робота поплавкового датчика базується на законах фізики — силі Архімеда. Поплавок, виготовлений із матеріалу з меншою густиною, ніж у рідини, спливає на її поверхню.

Залежно від конструкції, датчики можуть працювати за кількома принципами.

1. Кабельні поплавкові датчики — усередині герметичного корпусу розміщений мікроперемикач або кульковий механізм. При зміні положення поплавка відбувається комутація контактів.
2. Вертикальні штокові датчики — поплавок рухається вздовж направляючої трубки, всередині якої розташовані геркони.
3. Багаторівневі системи — використовують декілька поплавків для контролю мінімального, середнього та максимального рівня.

Завдяки такій конструкції пристрій може працювати автономно без складної електроніки.

Основні види поплавкових датчиків

1. Кабельні (підвісні)

Це найпоширеніший тип датчиків. Вони встановлюються в резервуарі на гнучкому кабелі. Переваги:

• простий монтаж;
• невисока вартість;
• підходять для глибоких колодязів і резервуарів;
• стійкість до забруднених середовищ.

Часто використовуються в насосних станціях для автоматичного керування дренажними або фекальними насосами.

2. Вертикальні (штокові)

Монтуються безпосередньо в стінку або кришку ємності. Забезпечують більш точний контроль рівня. Підходять для:

• чистої води;
• паливних баків;
• технологічних резервуарів.

3. Горизонтальні

Встановлюються у стінці резервуара та реагують на досягнення певної позначки. Компактні та зручні для невеликих баків.

4. Промислові багаторівневі системи

Застосовуються у складних технологічних процесах, де необхідний контроль декількох точок рівня одночасно.

Переваги поплавкових датчиків рівня

Поплавкові датчики мають низку суттєвих переваг.

• Надійність конструкції — мінімум електроніки та рухомих частин.
• Стійкість до агресивних середовищ — можливість використання в стічних водах, хімічних розчинах.
• Простота підключення — сумісність із більшістю насосів і реле.
• Доступна ціна — оптимальне рішення для бюджетних систем.
• Довговічність — термін служби може перевищувати 5–10 років при правильній експлуатації.

Саме тому поплавкові датчики залишаються популярними навіть за наявності більш складних ультразвукових або радарних систем.

Де застосовуються поплавкові датчики?

Системи водопостачання

Автоматичне вмикання насоса при зниженні рівня води та його вимикання при заповненні резервуара дозволяє уникнути роботи «всуху» та переливів.

Каналізаційні та дренажні системи

Контроль рівня стічних вод у колодязях і насосних камерах запобігає підтопленню та аваріям.

Опалювальні та охолоджувальні системи

Контроль рівня теплоносія або охолоджувальної рідини забезпечує стабільну роботу обладнання.

Промисловість

У харчовій, хімічній, фармацевтичній галузях датчики контролюють технологічні процеси, пов’язані з рідинами.

Аграрний сектор

Використовуються в системах зрошення, резервуарах для добрив, поїлках для тварин.

Як правильно вибрати поплавковий датчик рівня?

Щоб пристрій працював ефективно, при виборі необхідно враховувати кілька ключових параметрів.

1. Тип рідини

Вода, стічні води, паливо чи агресивні хімічні речовини — для кожного середовища потрібні відповідні матеріали корпусу (поліпропілен, нержавіюча сталь, спеціальні полімери).

2. Температура середовища

Перевищення допустимих температур може призвести до деформації корпусу або втрати герметичності.

3. Робоча напруга та струм

Необхідно перевірити, чи відповідають характеристики датчика параметрам електричної системи.

4. Довжина кабелю

Для глибоких резервуарів важливо правильно підібрати довжину кабелю та спосіб його фіксації.

5. Умови монтажу

Вертикальне або горизонтальне встановлення, наявність турбулентності, піни чи осаду — усе це впливає на стабільність роботи датчика.

Особливості монтажу

Правильне встановлення — запорука коректної роботи пристрою:

• поплавок повинен мати достатній простір для вільного руху;
• кабель необхідно надійно закріпити, щоб уникнути перекручування;
• у резервуарах із сильним потоком варто використовувати захисні кожухи;
• електричні з’єднання мають бути герметичними та відповідати нормам електробезпеки.

Монтаж бажано довіряти кваліфікованим спеціалістам, особливо якщо йдеться про промислові об’єкти.

Типові помилки при експлуатації

1. Використання датчика в середовищі, для якого він не призначений.
2. Перевищення допустимого струму навантаження.
3. Неправильне регулювання довжини кабелю.
4. Встановлення в зоні постійної турбулентності без стабілізації.

Уникнення цих помилок дозволить значно продовжити термін служби обладнання.

Поплавкові датчики та автоматизація

Сучасні системи автоматизації легко інтегрують поплавкові датчики з контролерами, реле, сигналізацією та системами «розумного» керування. Це дозволяє:

• отримувати дистанційний контроль рівня;
• налаштовувати аварійні сповіщення;
• автоматизувати цикли наповнення та відкачування;
• оптимізувати споживання електроенергії.

Таким чином, навіть простий за конструкцією пристрій може стати частиною складної інженерної системи.

Висновок

Поплавкові датчики рівня — це перевірене часом, економічно вигідне та ефективне рішення для контролю рідин у різних сферах застосування. Вони поєднують у собі простоту, надійність і довговічність, що робить їх незамінними як у побутових, так і в промислових системах.

Правильний підбір та професійний монтаж гарантують стабільну роботу обладнання, запобігають аваріям і знижують витрати на обслуговування. Якщо вам потрібна допомога у виборі поплавкового датчика рівня для конкретного об’єкта — варто звернутися до фахівців інтернет-магазину https://ddbi.com.ua/, які врахують усі технічні особливості та запропонують оптимальне рішення.
